瑞眼RY-A511故障電弧探測器維修應了解主要技術指標

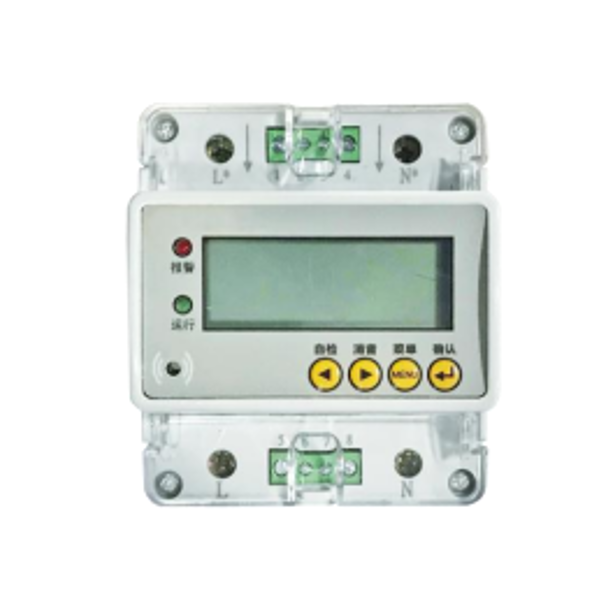

 一、RY-A511故障電弧探測器概述

　　RY-A511故障電弧探測器采用高速芯片，對被保護線路進行實時檢測，當被保護線路中故障電弧個數超過報警值時，立即發出聲、光報警和控制信號，以便消除火災隱患。主要用于工業與民用建筑中10KW及其以下電氣線路中，具有可靠性高、穩定性強、方便用戶使用和維護的特點，通過對電氣線路的實時檢測，能夠區分每一相線上的正常操作電弧和故障電弧，消除電氣火災隱患探測的盲區，該探測器的各項指標符合GB142874-2014故障電弧探測器標準要求
二、RY-A511故障電弧探測器主要特點功能
        1.可實時顯示電壓、電流值和故障電弧數量；

　　2.精準判斷每一相線上的正常電弧和故障電??；

　　3.一路繼電器輸出保護功能，可對斷路器進行脫口控制，也可用來觸發外接報警電路；

　　4.具有自檢功能按鍵，可定期對探測器牛生能進行測試；
三、RY-A511故障電弧探測器技術參數
顯示范圍      電壓：187~242V 電流：0~60A故障電弧數量：0~100個/s
精度      電壓、電流:1級；故障電弧數量：±2個
輔助電源      AC220V/50Hz（供電范圍AC187AC~242V)
絕緣電阻      ≥50MΩ
防護等級      IP30
電氣強度      AC1.25KV
儲存溫度      -20°C~+70°C
報警值      故障電弧數量：14個/S
報警延時時間      0.1s~30.0s
整機功耗      ≤20VA
接點容量      AC250V 2A\DC30V 3A
外殼材料      阻燃塑料
工作溫度      -10°C~+40°C
相對濕度      ≤96%RH,無凝露


四、RY-A511故障電弧探測器結構與安裝
安裝注意事項：

　　適用于配電箱或專用箱內導軌式安裝。應安裝在牢固、耐火、不易振動的地方，安裝后的儀表應垂直不傾斜。要按照外殼標識正確接線，否則可能因為電壓過高而燒壞電表。接線時要注意因接觸不良和進出線太細而引起打火和燒毀。注意儀表量程，不要超過其范圍，否則可能因為負載電流太大而燒壞電表。
